| CARACTERISTIQUES TECHNIQUES | | BW 138 Ac-5 |
| POIDS | | |
| Poids de service avec arceau CECE | kg | 4.100 |
| Charge moyenne sur essieu CECE | kh | 2.050/2.050 |
| Charge par roue CECE | kg | 512 |
| charge linéaire statique avant CECE | kg/cm | 14,9 |
| Poids max. de servie | kg | 4.300 |

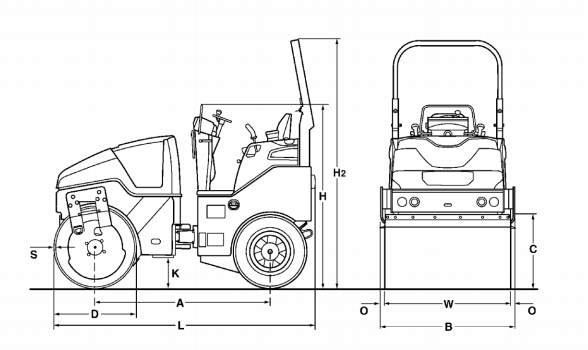

| DIMENSIONS | | |
| Largeur de compactage | mm | 1.380 |
| Rayon de braquage intérieur | mm | 2.616 |
| CARACTERÍSTIQUES DE MARCHE | | |
| Vitesse (1) | km/h | 5,0 |
| Vitesse (2) | km/h | 10,0 |
| Aptitude max. en pente sans/avec vibr | % | 40/30 |
| ENTRAINEMENT | | |
| Fabricant du moteur | | Kubota |
| Type | | V2403 |
| Norme sur les gaz d'echappement | | 4 final |
| Refroidissement | | eau |
| Nombre de cylindres | | 4 |
| Puissance ISO 3046 | kW | 33,6 |
| Puissance SAE J 1995 | hp | 45,1 |
| Regime du moteur | min-1 | 2.400 |
| Palier de régime 1 | min-1 | 2.300 |
| Palier de régime 2 | min-1 | 2.530 |
| Equipement électrique | V | 12 |
| CYLINDRES ET PNEUS | | |
| Dimensions des pneus | | 10.5/80-16 |
| Nombre de pneus | | 4 |
| FREINS | | |
| Frein de service | | hydrost. |
| Frein de parking | | hydroméc. |
| DIRECTION | | |
| Système de direction | | artic.oscil. |
| Mode de direction | | hydrost |
| Angle de braquage / d'oscillation +/- | grad | 32/10 |
| Marche en crabe | | 0-50 |
| SYSTÉME DE VIBRATION | | |
| Cylindre vibrant | | avant |
| Entrainement | | hydrost. |
| Fréquence | Hz | 50/56 |
| Amplitude | mm | 0,50 |
| Force centrifuge | kN | 45/57 |
| CAPACITES | | |
| Carburant | l | 55,0 |
| Eau | l | 260,0 |
| Emulsion | l | 50,0 |
