NACELLE ARTICULÉE DIESEL 20 M
600AJ
Plate-forme
• Plate forme 0,91 x 1,83 m, accès aisé
• Acces latéral par sous lisse relevable
• Fonctions multiples
• Manipulateur de commandes proportionnelles de translation et de direction
• Manipulateur de commandes proportionnelles du mât principal et de rotation
• Bouton de réglage de vitesse pour le contrôle du bras inférieur, du bras télescopique et de la rotation de la plateforme
• Vitesse extra lente sélectionnable pour les fonctions de translation/montée et de rotation
• Bras pendulaire de 1,83 m
• Rotation de la plate-forme motorisée sur 180 degrés
• Console de plate-forme avec témoins lumineux d’état de fonctionnement de la machine 1
• Système de détection de charge
• Câble d’alimentation c.a. vers la plate-forme
Alimentation et transmission
• Avertisseur de panne moteur/système d’arrêt 2
• Capots moteur basculants
• Plateau moteur pivotant
• Pare-étincelles sur pot d’échappement
• Système de contrôle ADE® (Advanced Design Electronics)
• Transmission hydrostatique
• Avertisseur sonore
Equipements et accessoires
• Dévers 3° avec avertisseur sonore et visuel
• Pneus chantiers mousse IN355/55D 625
• Anneaux d’arrimage et d’élingage
• Compteur horaire
• Commutateur de commandes à clé, boîtier bas
• Plateau porte-outils sur la plate-forme
• Alimentation auxiliaire 12 V c.c.
Options disponibles
• Plate forme 0,91 x 2,44 m, accès aisé
• Accès latéral avec porte ouvrant vers l’intérieur
• Arrivée d’air 13 mm vers la plate-forme
• Quatre roues motrices
• Quatre roues directrices/deux roues directrices/marche en biais 3
• Essieu avant oscillant
• Générateur embarqué 4000 W
• Générateur embarqué 7500 W intégré dans le pack SkyPower®
• Poste à souder 250 ampères sur la plate-forme intégré dans le pack SkyWelder® 4
• Pack Nite-Bright® (lampes montées sur la plate-forme) 5
• Tow package
• Alarme tous mouvements
• Pack d’alarmes 6
• Pack éclairage 7
• Feux avant et arrière
• Gyrophare orange clignotant
• Prises
• Pack pour environnement hostile 8
• Refroidisseur d’huile hydraulique
• Pot catalytique
• Plateau de stockage d’angle

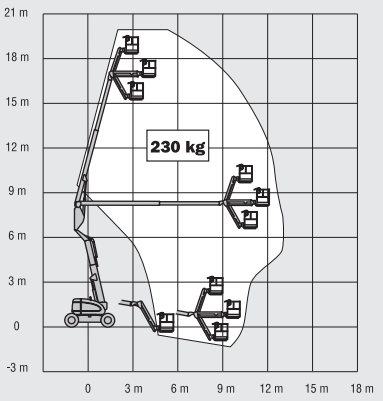

| Hauteur plate-forme | 18,46 m |
| Déport horizontal | 12,10 m |
| Capacité de surplomb | 8,09 m |
| Rotation (continue) | 360° |
| Charge | 230 kg |
| Rotation plate-forme (hydraulique) | 180° |
| Pendulaire – Longueur totale | 1,83 m |
| Pendulaire – Type d’articulation | 130° (+70° / -60°) |

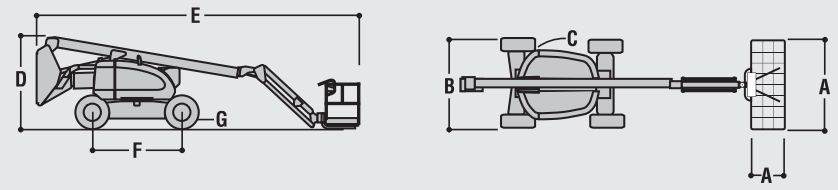

| Dimension plate-forme (A) | 0,91 m x 1,83 m |
| Largeur totale (B) | 2,49 m |
| Déport du contrepoids (en utilisation) (C) | Zero |
| Hauteur (repliée) (D) | 2,57 m |
| Longueur (repliée) (E) | 8,82 m |
| Empattement (F) | 2,48 m |
| Garde au sol (G) | 0,30 m |
| Poids | 10.830 kg |
| Pression au sol maximum | 5,3 kg/cm2 |
| Vitesse de translation 4 x 2 x 2 | 6,8 km/h |
| Vitesse de translation 4 x 4 x 2 | 6,8 km/h |
| Pente franchissable 4 x 2 x 2 | 30% |
| Pente franchissable 4 x 4 x 2 | 45% |
| Pneus | IN 355/55 D625 Mousse |
| Essieu oscillant | 0,20 m |
| Rayon de braquage – Intérieur 2 roues directrices | 3,33 m |
| Rayon de braquage – Intérieur 4 roues directrices | 1,40 m |
| Rayon de braquage – Extérieur 2 roues directrices | 5,36 m |
| Rayon de braquage – Extérieur 4 roues directrices | 2,95 m |
| Moteurs diesel | Deutz D2011L04 36.4 kW |
| Capacité réservoir gasoil | 114 L |
| Réservoir hydraulique | 151 L |
| Moteur auxiliaire | 12V DC |
