Ciseaux électriques automoteurs
GS™-2046, GS-2646 & GS-3246
Spécifications

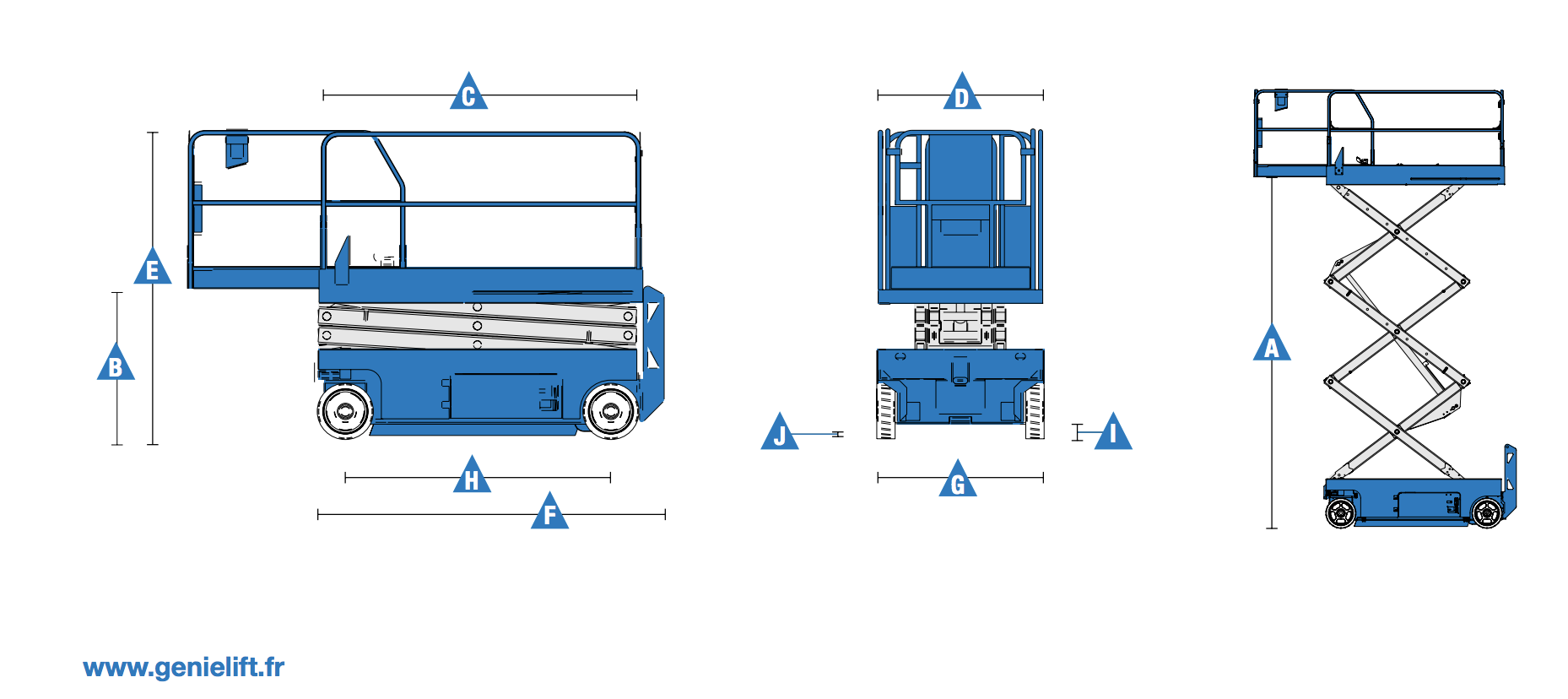

Dimensions
| Modèles | GS-2046 | GS-2646 | GS-3246 |
|---|---|---|---|
| Hauteur de travail* (max.) | 7,90 m | 9,80 m | 11,50 m |
| Hauteur plancher (max.) (avec capteur de charge) | 5,90 m | 7,80 m | 9,50 m |
| Hauteur plancher – position repliée | 1,04 m | 1,16 m | 1,29 m |
| Longueur panier – extérieur | 2,26 m | 2,26 m | 2,26 m |
| Longueur panier – avec extension | 3,18 m | 3,18 m | 3,18 m |
| Extension coulissante du panier | 91 cm | 91 cm | 91 cm |
| Largeur panier – extérieur | 1,15 m | 1,15 m | 1,15 m |
| Hauteur barrière de sécurité | 1,10 m | 1,10 m | 1,10 m |
| Hauteur plinthe | 15 cm | 15 cm | 15 cm |
| Hauteur – position repliée : barrière de sécurité repliables | 2,13 m | 2,26 m | 2,39 m |
| Hauteur – position repliée : barrière repliées | 1,55 m | 1,68 m | 1,80 m |
| Longueur position repliée | 2,41 m | 2,41 m | 2,41 m |
| Longueur avec extension | 3,31 m | 3,31 m | 3,31 m |
| Largeur | 1,17 m | 1,17 m | 1,17 m |
| Empattement | 1,85 m | 1,85 m | 1,85 m |
| Garde au sol – centre machine | 9,5 cm | 9,5 cm | 9,5 cm |
| Garde au sol – barre antirenversement | 1,9 cm | 1,9 cm | 1,9 cm |
Productivité
| Modèles | GS-2046 | GS-2646 | GS-3246 |
|---|---|---|---|
| Nombre maximal de personnes en nacelle (int./ext.) | 2/1 | 2/2 | 2/1 |
| Capacité de charge | 544 kg | 454 kg | 318 kg |
| Vitesse de translation – position repliée | 3,5 km/h | 3,5 km/h | 3,5 km/h |
| Vitesse de translation – position déployée | 0,8 km/h | 0,8 km/h | 0,8 km/h |
| Aptitude en pente – position repliée | 30 % | 30 % | 25 % |
| Rayon de braquage – intérieur | nul | nul | nul |
| Rayon de braquage – extérieur | 2,29 m | 2,29 m | 2,29 m |
| Vitesse de montée et de descente | 30 / 33 sec | 30 / 38 sec | 57 / 35 sec |
| Contrôles | Proportionnels | Proportionnels | Proportionnels |
| Entraînement | Sur roues avant | Sur roues avant | Sur roues avant |
| Freins multi disques | Sur roues arrière | Sur roues arrière | Sur roues arrière |
| Pneus non marquants à bandage plein | 38 x 13 x 28 cm | 38 x 13 x 28 cm | 38 x 13 x 28 cm |
Alimentation
| Modèles | GS-2046 | GS-2646 | GS-3246 |
|---|---|---|---|
| Alimentation | 24 V (quatre batterie 6V 225 Ah) | 24 V (quatre batterie 6V 225 Ah) | 24 V (quatre batterie 6V 225 Ah) |
| Capacité système hydraulique | 14,2 L | 14,2 L | 17 L |
Émissions sonores et niveau de vibration
| Modèles | GS-2046 | GS-2646 | GS-3246 |
|---|---|---|---|
| Niveau de pression acoustique (au sol) | <70 dBA | <70 dBA | <70 dBA |
| Niveau de pression acoustique (au panier) | <70 dBA | <70 dBA | <70 dBA |
| Vibration | <2,5 m/s² | <2,5 m/s² | <2,5 m/s² |
Poids
| Modèles | GS-2046 | GS-2646 | GS-3246 |
|---|---|---|---|
| 1 974 kg | 2 447 kg | 2 812 kg |
Conformité aux normes
Directives européennes : 2006/42/CE – Machines (refonte EN280:2013); 2004/108/EC (EMC); 2006/95/CE (Basse tension)
Caractéristiques standard
Dimensions
GS-2046
• Hauteur de travail 7,90 m
• Jusqu’à 545 kg de capacité de charge
GS-2646
• Hauteur de travail 9,80 m
• Jusqu’à 454 kg de capacité de charge
GS-3246
• Hauteur de travail 11,50 m
• Jusqu’à 318 kg de capacité de charge
Productivité
• Barrières repliables avec portillon à ouverture totale
• Système de commande Smart Link™ (joystick, 2 vitesses de levage, 2 vitesses d’entraînement proportionnel commutables, système de diagnostic convivial)
• Prise d’alimentation sur le châssis
• Commande panier avec témoin de charge de batterie
• Système d’auto diagnostic embarqué
• Précâblage 220V dans le panier
• Anneaux d’arrimage incorporés
• Descente de secours manuelle de la nacelle
• Panneaux de commandes panier et sol équipés d’interrupteurs d’arrêt d’urgence
• Freins multi disques sur roues arrière
• Freinage dynamique hydraulique sur roues avant
• Débrayage manuel des freins
• Coffre des batteries et module d’alimentation pivotant pour faciliter la maintenance
• Protection anti-nids de poule
• Alarme de dévers
• Alarme de descente
• Feux à éclats
• Avertisseur sonore
• Compteur horaire
• Capteur système de surcharge répondant à la norme EN 280
• Connecteur de télématiques
Alimentation
• Batterie 24 V CC
• Chargeur universel automatique des batteries intégré (20 Amp)
Configuration simple selon vos besoins
Panier
• Panier acier 2,26 x 1,15 m
• Extension de panier 0,91 m
Alimentation
• 24 V (quatre batterie 6 V 225 Ah)
Entraînement
• 4×2
Pneus
• Non marquants-bandage plein
Options et accessoires
Options de productivité
• Prise air comprimé
• Alimentation dans le panier (incl. fiche et prise/disjoncteur différentiel sur demande)
• Huile hydraulique biodégradable
• Track & Trace (unité GPS avec géolocalisation machine et informations travaux en cours)
• Alarme de déplacement
• Klaxon
Alimentation
• Batteries sans entretien
• Thermostat basse température
